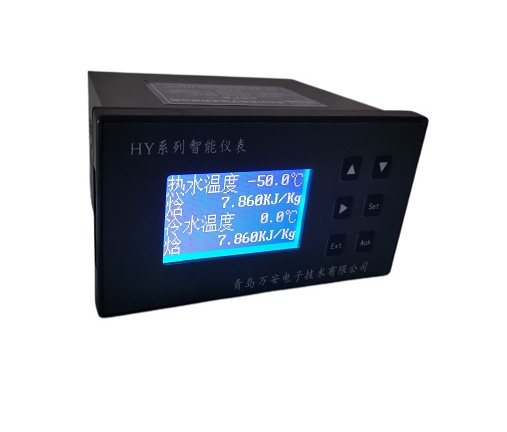

青島萬安HY系列單路流量熱量積算儀特點：

1、可接受脈沖類流量傳感器輸出的頻率信號（如渦街流量傳感器）、差壓類變送器輸出的4-20mA差壓電流信號（如孔板，V錐流量傳感器）或各類流量變送器輸出的4-20mA體積流量電流信號（如液體超聲波流量計，電磁流量計，氣體渦輪流量計，轉子流量計等）。兩支Pt100鉑熱電阻分別檢測熱水和冷水的溫度，兩臺壓力變送器分別檢測熱水和冷水的壓力，熱量積算儀采集信號，進行熱量計算、顯示、存儲及發送。

2、RS-485串行接口，上位機可通過Modbus_RTU協議讀取儀表數據（用戶可選）。

3、流量4-20mA變送輸出功能（用戶可選）。

4、停電信息記錄保存功能。

5、熱量定時記錄保存功能。

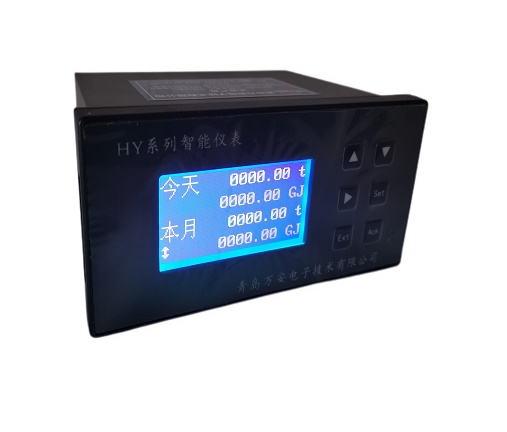

6、流量/熱量日累積量記錄保存功能。

7、流量/熱量月累積量記錄保存功能。

8、累積熱量、累積流量預置功能。

9、累積量停電補足與否選擇功能。

青島萬安HY系列單路流量熱量積算儀技術參數

1、精度：溫度檢測精度        ≤±0.3℃；壓力測量精度        ≤±0.5％FS

   瞬時流量測量精度    ≤±0.5％FS；累積量精度          ≤±1％

2、儀表輸入信號

 溫度：1—150℃(Pt100鉑熱電阻,三線制)

 流量：a)體積4—20mA（二線制/三線制）流量變送信號

            b)頻率脈沖流量信號：9999 Hz

            c)差壓4—20mA（二線制/三線制）流量檢測信號

  壓力：4—20mA（二線制/三線制）壓力變送信號

3、停電信息記錄：35次，循環存儲

4、采樣周期：1 S (對于如渦街流量計頻率流量信號，計頻率周期可以設定)

5、熱量定時存儲 9000次，可選擇時間間隔，循環存儲

6、流量/熱量日累積存儲：500次（近500天），循環存儲

7、流量/熱量月累積存儲：24次（近24個月），循環存儲

8、供    電   180—260Vac,47—55Hz,﹤10VA

9、對外供電：24Vdc,100mA

10、外形尺寸：160x80x120 mm 開孔尺寸；；154x74 mm

青島萬安HY系列單路流量熱量積算儀通訊：

電氣接口：RS--485

軟件協議：Modbus RTU

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：7、8

停 止 位：1、2

校    驗：無、奇或偶校驗

 熱水溫度：30001            整型  1小數位 ℃

冷水溫度：30002            整型  1小數位 ℃

熱水壓力：30003            整型  3小數位 MPa

冷水壓力：30004            整型  3小數位 MPa

停電次數：30005      無符號整型

停電小時：30006      無符號整型

停電分鐘：30007      無符號整型

流    量：30008          長整型  2小數位 m3/h

熱 流 量：30010          長整型  2小數位 GJ/h

累積流量：30012    無符號長整型  2小數位 t

累積熱量：30014    無符號長整型  2小數位 GJ

如從1#地址積算儀讀出上述數據的命令幀為：

      01 04 00 00 00 0f b0 0e
