產品介紹
測量氯化氫氣體的流量一般采用四氟渦街流量計，四氟金屬管轉子流量計等襯四氟的流量計

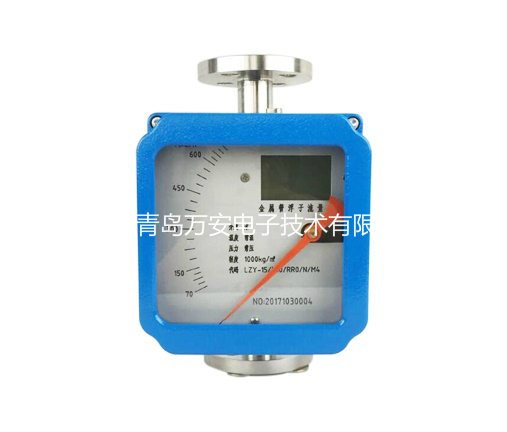

WF-TF-C金屬管浮子流量計
概述
WF-TF-C金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體，氣體以及蒸汽的流量。特別適宜低流速小流量的介質流量測量。智能金屬管浮子流量計有就地顯示型和智能遠傳型，支持多種輸出協議，為用戶提供了非常廣闊的選擇空間；另外該儀表采用16位微處理器及高質量工業化組件，保證了流量計在各種應用場所的優良性能。多年來，金屬管浮子流量計的各種優良性能和可靠性，以及較好的性能價格比，廣泛受到了石化，鋼鐵，冶金輕工，食品，制藥，水處理等行業的青睞。
金屬管浮子流量計工作原理
WF-TF-C金屬管浮子流量計的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管1內，裝有一個能夠旋轉自如的由金屬或其它材質制成的轉子2（或稱浮子）。被測流體從金屬管底部進入，從頂部流出。
當流體自下而上流過垂直錐形管時，轉子受到兩個力的作用：一是垂直向上的推動力，它等于流體流經轉了與錐形管間的環形截面所產生的壓力差；另一是垂直向下的凈重力，它等于轉子所受重力減去流體對轉子的浮力。當流量加大使壓力差大于轉子凈重力時，轉子就上升。當壓力差與轉子的凈重力相等時，轉子處于平衡狀態，即停留在一定位置上。在金屬管外表面上刻有讀數，根據轉子的停留位置，即可讀出被測流體的流量。
轉子流量計是變截面定壓差流量計。作用在浮子上下游的壓力差為定值，而浮子與錐管間環形截面積隨流量而變。浮子在錐形管中的位置高低即反映流量的大小。
流量范圍表 | |||||
口徑 | 水（L/h） | 空氣（m3/h） | 壓力損失（Kpa） | ||
材質RRO RRI RL | 材質PTFE | 材質RRO RRI RL | 材質RRO RRI RL | 材質PTFE | |
15 | 2.5-25 | 0.07-0.7 | 6.5 | ||
4-40 | 2.5-25 | 0.11-1.1 | 6.5 | 5.5 | |
6-60 | 4-40 | 0.18-1.8 | 6.6 | 5.5 | |
10-100 | 6-60 | 0.28-2.8 | 6.6 | 5.6 | |
16-160 | 10-100 | 0.4-4 | 6.8 | 5.8 | |
25-250 | 16-160 | 0.7-7 | 7.2 | 6.1 | |
40-400 | 25-250 | 1.0-10 | 8.6 | 6.1 | |
60-600 | 40-400 | 1.6-16 | 11.1 | 7.3 | |
25 | 100-1000 | 60-600 | 3.0-30 | 7 | 5.9 |
160-1600 | 100-1000 | 4.5-45 | 8 | 6 | |
250-2500 | 160-1600 | 7-70 | 10.8 | 6.8 | |
400-4000 | 250-2500 | 11-110 | 15.3 | 9.2 | |
50 | 600-6000 | 18-180 | 8 | ||
1000-10000 | 400-4000 | 25-250 | 11 | 6.8 | |
1600-16000 | 600-6000 | 40-400 | 16.2 | 9.4 | |
2000-20000 | 1000-10000 | 60-600 | 16.2 | 14.5 | |
80 | 2500-25000 | 1600-16000 | 60-600 | 8.2 | 6.9 |
4000-40000 | 2000-20000 | 100-1000 | 9.5 | 8.1 | |
5000-50000 | 2500-25000 | 150-1500 | 9.5 | 8.1 | |
100 | 6000-60000 | 4000-40000 | 180-1800 | 8 | 9.8 |
8000-80000 | 5000-50000 | 300-3000 | 10 | 9.2 | |
125 | 10000-100000 | 8000-80000 | 300-3000 | 10 | 8.5 |
25000-125000 | 10000-100000 | 12.2 | 10.1 | ||
150 | 25000-125000 | 10000-100000 | 11 | 9.2 | |
30000-150000 | 25000-125000 | 13.2 | 12.1 | ||
