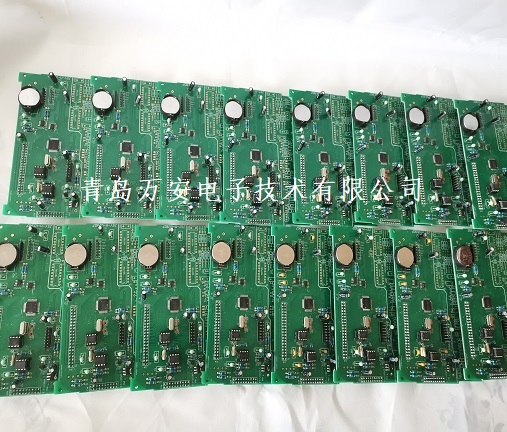

青島萬安HY系列蒸汽熱量積算儀特點：

1、可接受脈沖類流量傳感器（如渦街流量傳感器等）發出的頻率信號、差壓（如孔板差壓裝置、V錐流量計等）類變送器輸出的4-20mA信號或各類流量變送器輸出的4-20mA體積流量信號。

2、蒸汽測量需要根據蒸汽溫度和（或）壓力補償運算求其密度，本積算儀接收來自壓力變送器的4-20mA壓力變送信號和Pt100熱電阻（也可按用戶要求采用其他如Pt1000、溫度4~20mA變送器等采集溫度信號）檢測的溫度信號進行壓力和溫度補償，也可以按設置的固定溫度和壓力進行補償。

3、具有RS-485串行接口，上位機可通過Modbus_RTU協議讀取儀表數據。

4、完善的停電信息記錄保存功能。

5、累積流量/熱量停電補足選擇功能。

6、實時流量數據定時保存功能。

7、流量/熱量日累積量記錄保存功能。

8、流量/熱量月累積量記錄保存功能。

9、具有（可選）高精度（16位二進制）變送輸出功能，可選擇變送輸出溫度、壓力、流量、頻率或差壓的4~20mA信號。

青島萬安HY系列蒸汽熱量積算儀技術參數

飽和蒸汽補償：

    按溫度：100~300℃；按壓力：0~4.5MPa（表壓力）

過熱蒸汽溫壓補償： 溫度：100~450℃；壓力：0~4.5MPa（表壓力）

檢測精度：溫度：<±0.5℃

流量：頻率脈沖：±1個脈沖；差    壓：±0.1%FS；線性流量：±0.1%FS；壓力：±0.1%FS

輸入脈沖頻率： 0~9999 Hz

停電信息記錄：35次，循環存儲

實時數據存儲：存儲參數：溫度、壓力、流量、累計流量

存儲：7650次，可選擇時間間隔，循環存儲；

 流量/熱量日累積存儲：95次（即近95天），循環存儲；

 流量/熱量月累積存儲：25次（即近25個月），循環存儲；

 計算顯示分辨率：

 瞬時流量：0.01t/h、1Kg/h

 累積流量：0.01 t、1Kg

瞬時熱量：0.001GJ/h

累積熱量：0.01GJ

 溫    度：0.1℃

 壓    力：0.001MPa

 頻    率：0.01Hz

 密    度：0.0001 Kg/M3

 蒸汽熱焓：0.1 KJ/Kg

 對外供電：24Vdc,100mA

 外形尺寸：160x80x120 mm 開孔尺寸：154x75 mm

青島萬安HY系列蒸汽熱量積算儀通 訊

接    口：RS--485

協    議：Modbus RTU：

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：8

停 止 位：1、2

校    驗：無

溫    度：30001      符號整型  1小數位 ℃

壓    力：30002      32位浮點數

瞬時流量：30004      32位浮點數

累積流量：30006      （整數部分）無符號長整型

累積流量：30008      （小數部分）無符號整型

密    度：30009      32位浮點數

輸入流量信號：30011      32位浮點數

蒸汽熱焓：30013      長整型1小數位KJ/Kg

瞬時熱量：30015      長整型3小數位GJ/h

累積熱量：30017      無符號長整型2小數位GJ

停電小時：30019      無符號整型    0小數位 hour

停電分鐘：30020      無符號整型    0小數位 min

例如，上位機從 018地址的儀表讀取上述數據的請求命令幀為

 0x12  0x04  0x00  0x00  0x00  0x14  0xF2  0xA6

 注：通信內容亦可由用戶在訂貨時提出。
